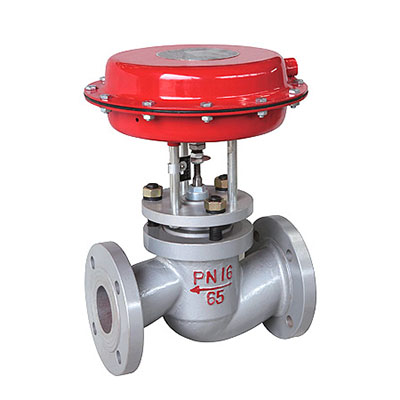

氣動薄膜切斷閥概述

氣動薄膜切斷閥采用頂導向結構，配用多彈薄膜簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈 S 流線型、壓降損失小、閥容量大、拆裝方便等優點。

氣動切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座 ( 二位三通 ) 三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有 PN10 、 16 、 40 、 64 四種，公稱口徑范圍 DN20 ～ 200mm 。適用流體溫度由 -60 ～ 450℃ 。泄漏量等級為 IV 級或 Ⅵ 級。流量特性為快開。

氣動薄膜切斷閥產品特點

1 、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約 30 ％，重量可減輕約 30 ％。
2 、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大 30 ％。
3 、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4 、平衡型閥內件，提高了切斷閥的許用壓差。
5 、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6 、活塞式執行機構，操作力大，使用壓差大。

氣動薄膜切斷閥主要零件材料

閥體、密封套筒： HT200 、 ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni 12M 02Ti
閥芯、閥座： 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太萊合金
套筒、閥塞： 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧： 60Si2Mn
閥桿、推桿： 2Cr13 、 1Cr18Ni9Ti
閥芯、閥塞 ( 軟質件 ) ：增強聚四氟乙烯
波紋管： 1Cr18Ni9Ti

氣動薄膜切斷閥規格與技術參數

1) 本產品性能指標貫徹 GB/T4213-92 ；
2) 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3) 表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差 .
